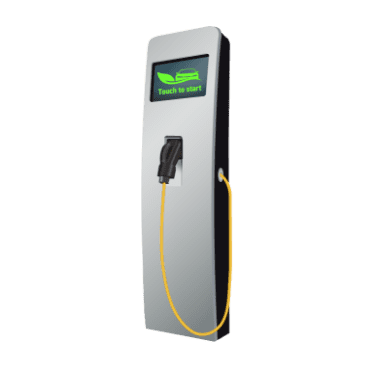

通過高功率輸出縮短充電時間，增加電流及支持三相，已成為EV交流充電樁的發展趨勢。

此外，普通家庭和商業設施使用的固定式EV交流充電樁，需要從安裝、設計、物流等角度考慮設備設計的小型化、纖薄化和輕量化，同時要求提高組裝效率并削減成本。

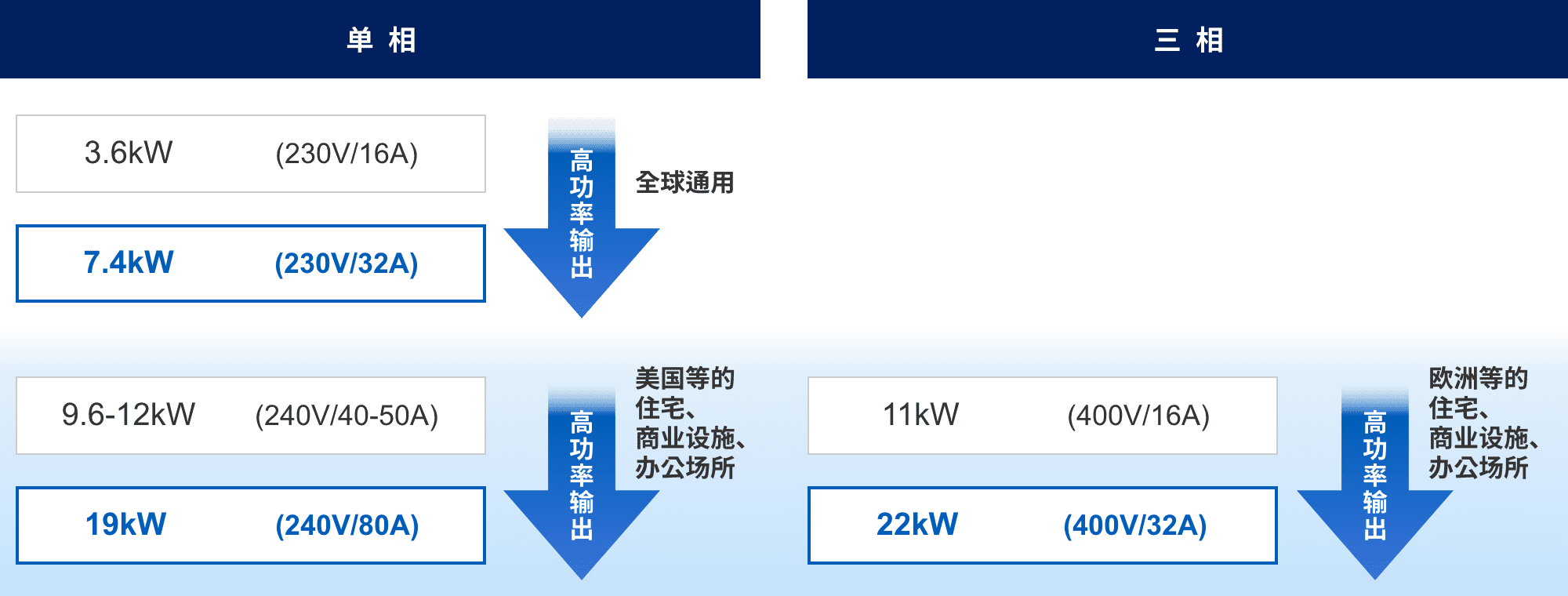

EV交流充電樁的高功率輸出趨勢

注. 2024年3月 本公司調查結果

EV交流充電樁的設計課題

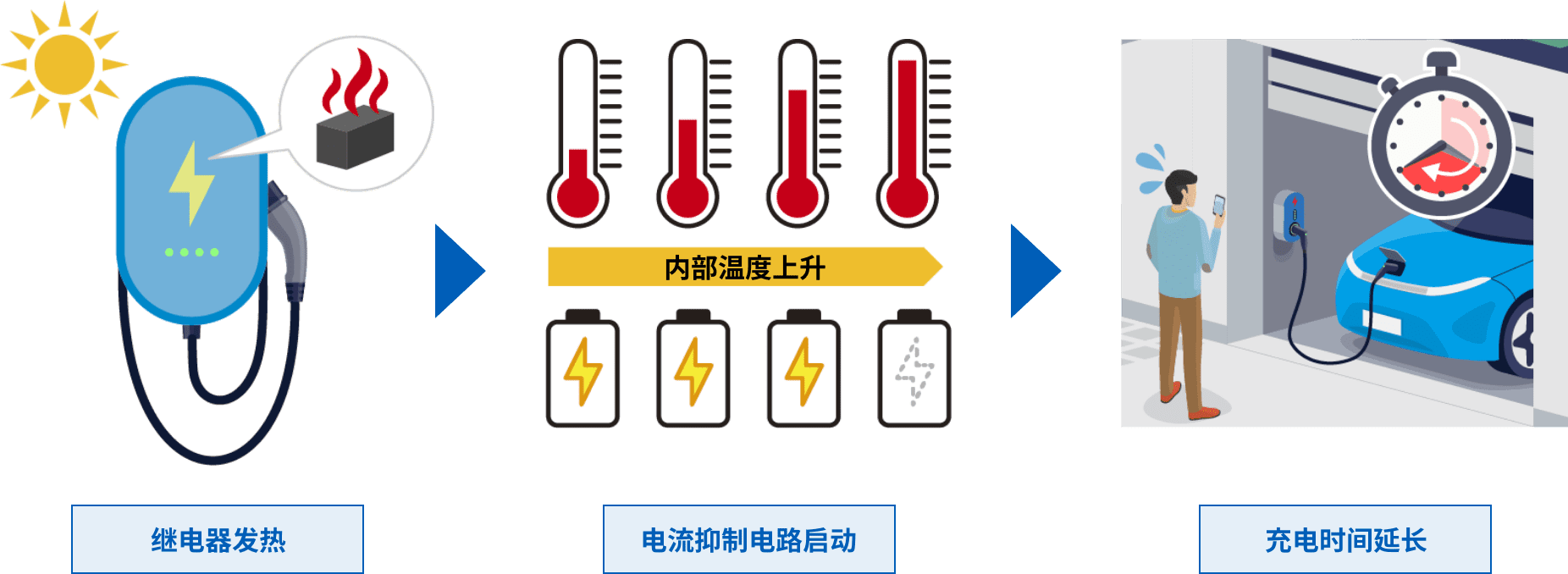

(1) 規避充電能量降低（使用功率繼電器時的課題）

作為EV交流充電樁實現高功率輸出的課題，主要包括因元器件發熱引起的殼體內部溫度上升。如果設備內部溫度上升，充電電流抑制電路便會啟動，造成充電時間延長而降低效率。尤其是繼電器往往比接觸器具有更高的接觸電阻，因此大電流化將導致發熱增加。

EV充電樁通常設置在戶外，為了防止浸水，原則上設備殼體為接近密閉的狀態。此外，因小型纖薄化，充電樁的殼體變小，內部溫度更容易上升。

(2) 設備的成本削減和小型輕量化（使用接觸器時的課題）

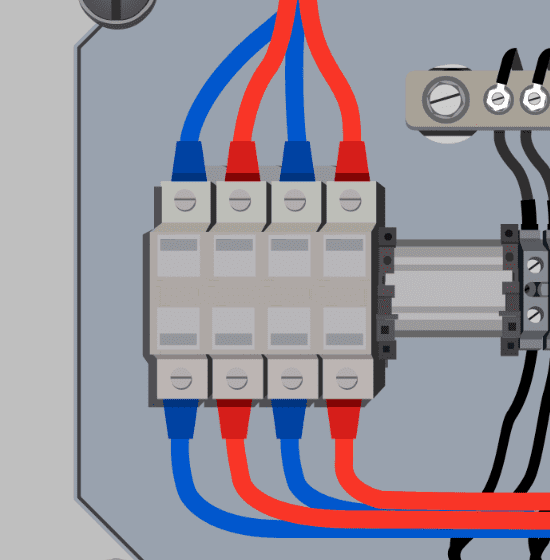

也有采用接觸器切斷諸如EV充電樁這種大容量電路的案例。但是，由于接觸器通常需要電纜布線，因此存在布線工時、緊固螺絲及布線錯誤檢查等組裝生產效率的課題。此外，由于接觸器體積較大，因此不利于設備的小型纖薄化和輕量化設計。

為了解決此類課題，需要選擇接觸電阻小的繼電器以減少發熱量。

歐姆龍產品：G9KC型提供的價值

支持三相的EV充電樁可高效供給大功率充電，以面向歐洲住宅為代表，在全球范圍內的公寓住宅、商業設施及辦公場所等開始普及。為了進一步縮短充電時間，正不斷推進高功率輸出（22kW [400VAC/32A 3Φ]等）。

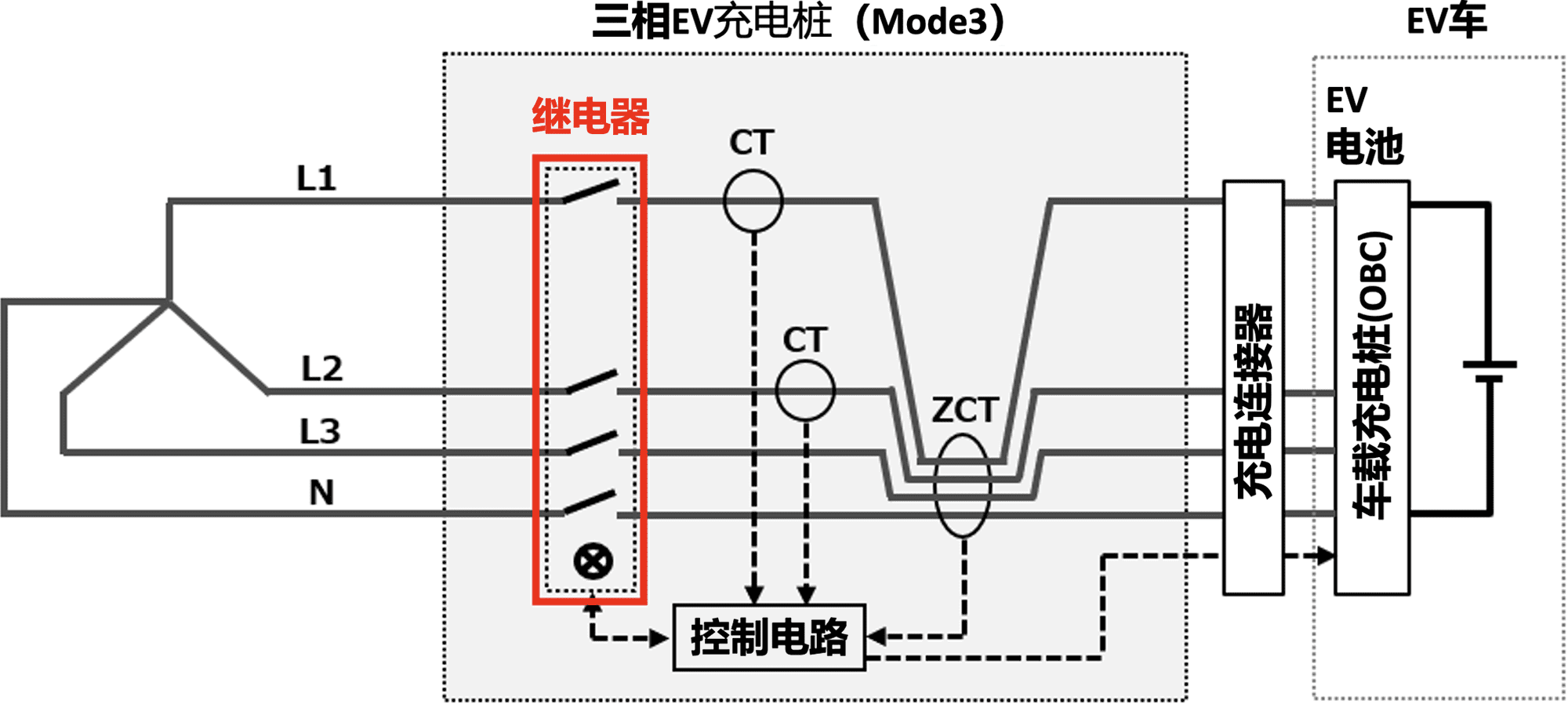

EV交流充電樁的電路示意圖

歐姆龍?zhí)峁靶⌒?極PCB功率繼電器：G9KC型”產品，用以解決此三相EV充電樁的課題。

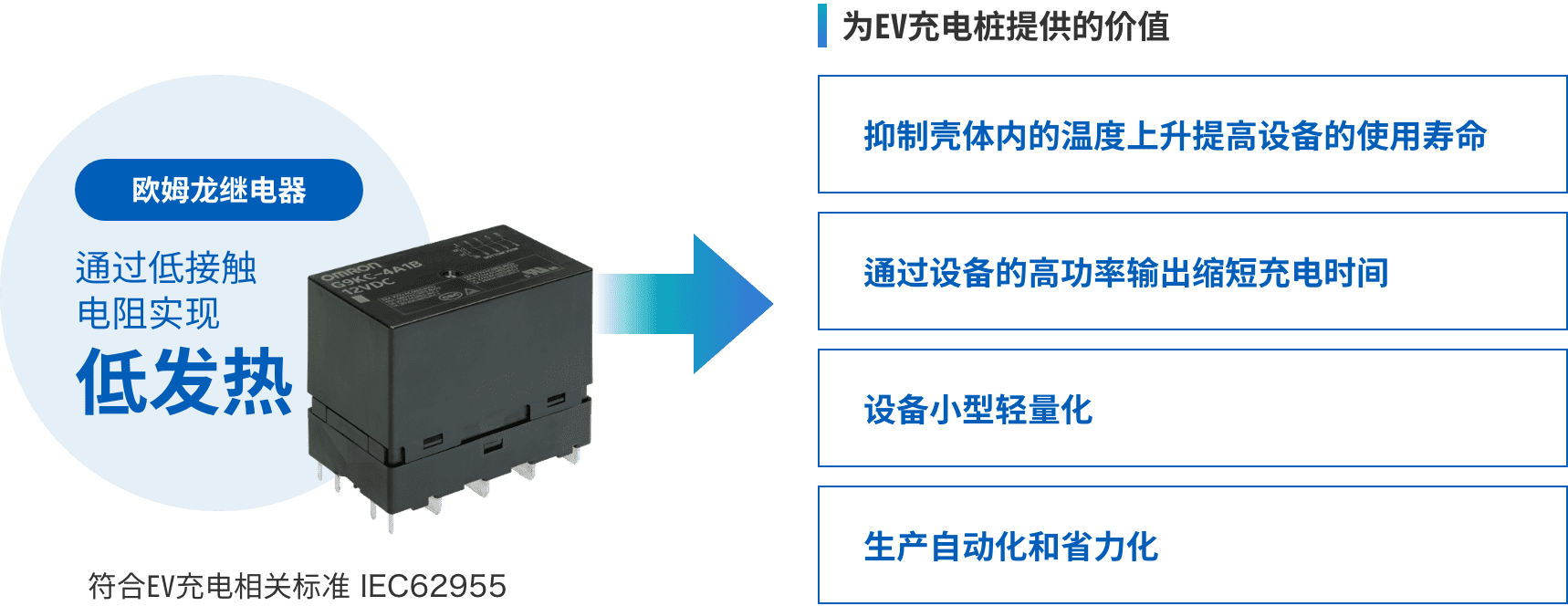

功率繼電器 G9KC型提供的價值

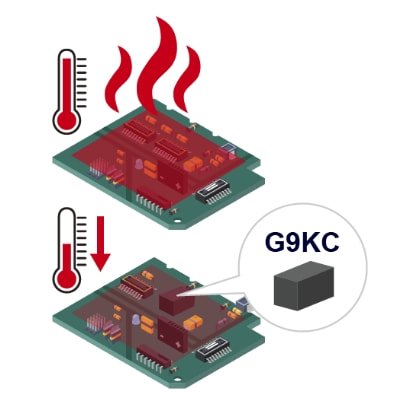

(1) 通過降低熱應力延長設備壽命

G9KC型為低接觸電阻（初始值：6mΩ以下）可以抑制發熱。因此，可抑制充電樁殼體內的局部溫度上升，延緩因周邊元器件發熱引起的劣化速度，降低故障風險，為延長設備壽命做貢獻。此外，還提高了基板設計的自由度。

(2) 通過設備的高功率輸出縮短充電時間

由于G9KC型的低發熱可以抑制充電樁殼體內的溫度上升，因此可以抑制充電電流，防止因過熱引起的充電能力下降，為設計上的縮短充電時間做貢獻。

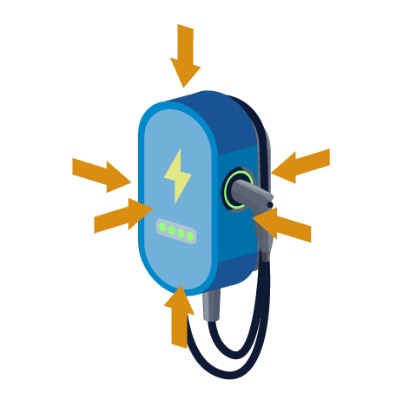

(3) 有助于充電樁實現小型纖薄化

將接觸器置換為小型功率繼電器G9KC型，設備殼體可實現小型纖薄化。充電樁殼體尺寸（表面積）越小溫度越容易上升，容許發熱亦會變小，因此低接觸電阻的低發熱繼電器有助于產品實現小型纖薄化。

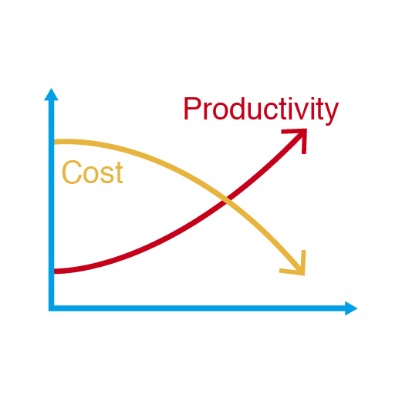

(4) 為充電樁的生產自動化和省力化做貢獻

將接觸器置換為PCB可安裝的G9KC型功率繼電器，可實現自動化生產。削減布線工時，排除布線錯誤，可以大幅提高生產效率，從而實現降低成本。

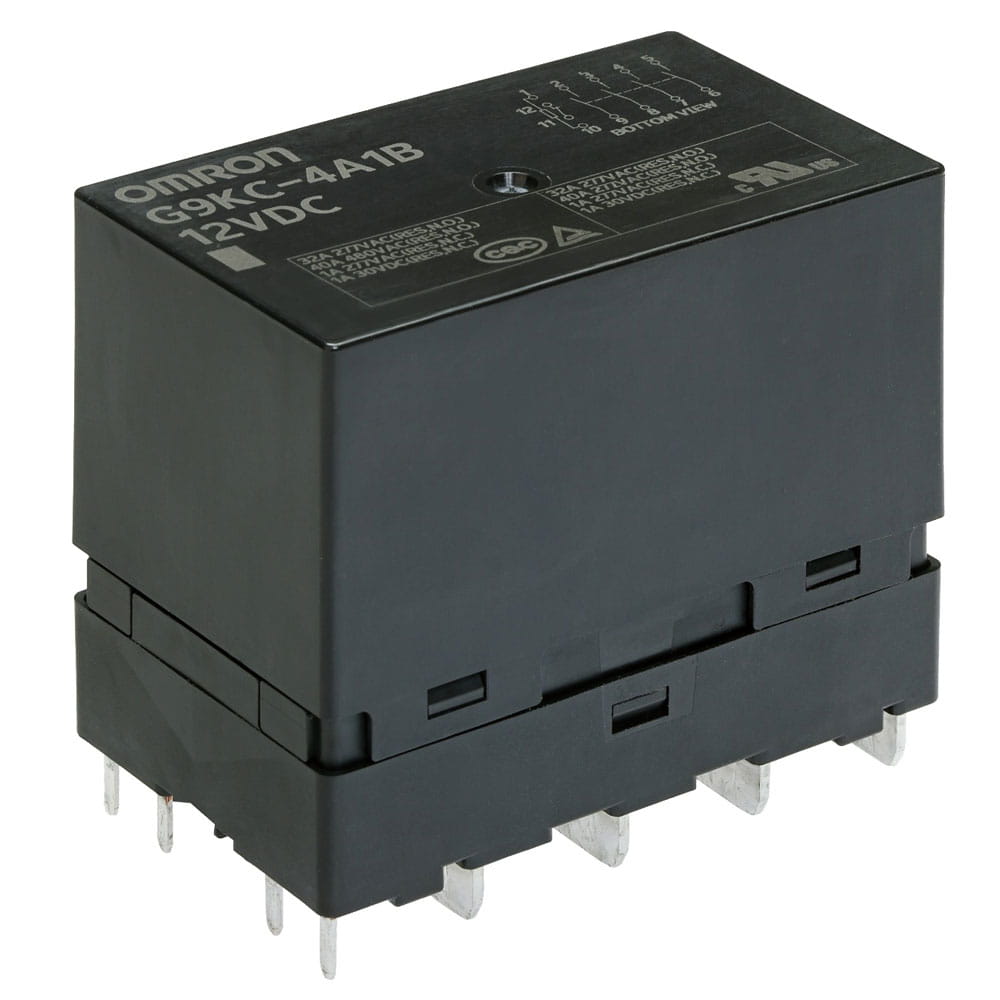

G9KC-4A型的規格概要

項　目	規　格	備　注
觸點結構	4a, 4a1b	輔助觸點：依據IEC60947-4-1 鏡像觸點結構
觸點額定值	AC480V 40A / AC277V 32A	主觸點
接觸電阻	6mΩ 以下	主觸點、初始值（23℃）
觸點間隙	3.6mm 以上	主觸點、依據EV充電樁標準 IEC61851-1等
電氣耐久性	AC277V 32A 　50,000次 AC480V 40A 　30,000次	主觸點 開關頻率 1秒ON-9秒OFF
外形尺寸	W35mm × L58mm × H47mm	平均尺寸
端子形狀	PCB用端子
認證標準	UL/C-UL, EN/IEC, CQC	ー

在其他應用上的應用

除EV交流充電樁外，G9KC型功率繼電器還應用于各種設備的輸出輸入開關等產品上。

PV逆變器

工業用變頻器

不間斷電源裝置

蓄電能系統

DC快速充電樁
